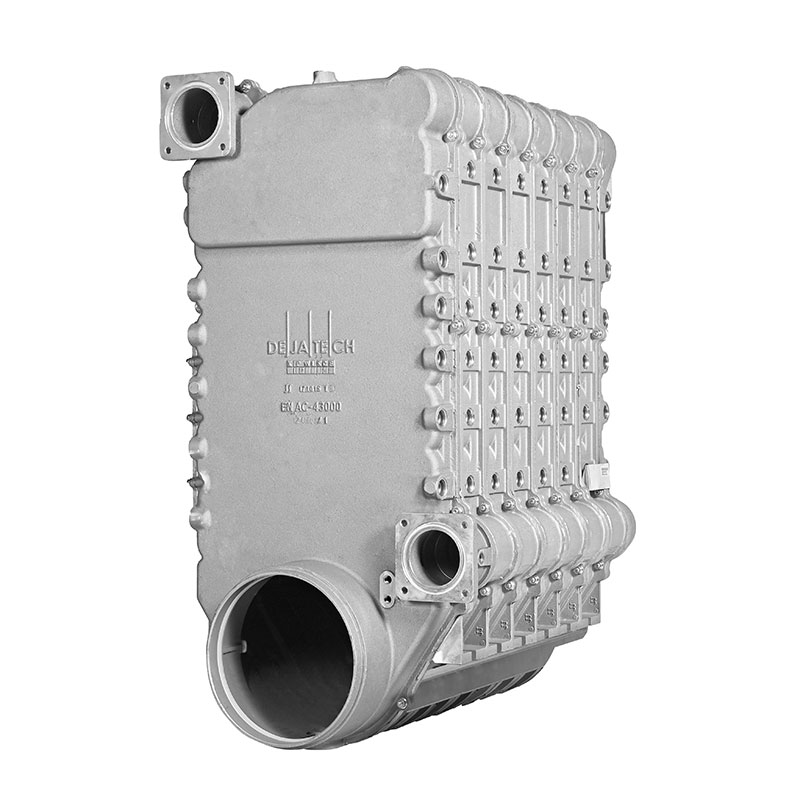

Trocador de calor de condensação de 350kw-700kw

Intermodul Série 350kw-700kw Trocador de Calor de Condensação

1.Introdução do Produto

A capacidade de projeto sobre o trocador de calor de condensação doméstico de fundição de alumínio da série intermodul é de 350KW a 700KW. O trocador de calor de condensação comercial de fundição de alumínio, consiste em seções esquerda, média e direita, é o principal componente do corpo da caldeira de condensação. O projeto do trocador de calor de condensação da série intermodul 350kw a 700kw combinado com a bandeja de condensação, toda a manutenção pode ser concluída na frente, economizando espaço na parte de trás e aplicável ao aquecimento e fornecimento de água quente para uma grande área como hotel, escola, hospital, etc.

2. Parâmetro do Produto (Especificação)

INTERMODUL Trocador de Calor
Tipo	5-L	6-L	7-L	8-L	Unidade
Entrada nominal	340	425	510	600	kw
Carga de Eficiência 30%	107	107	107	107.5	%
Pressão de operação	6	6	6	6	Barra
L=712*H=1085*L=	880	975	1070	1165	milímetros
Conexão de chaminéφ	250	250	250	250	milímetros
Peso	149.1	180.6	212.7	244.1
Certificado	CE/RoHs/ASME
Material	EN1706/AC43000

3. Recurso e Aplicação do Produto

Trocador de calor de condensação Intermodul de 350kw a 700kw, o design revolucionário estabelece um novo padrão em tempo de montagem e economia de custos. Os coletores (sistema Tichelmann) e o reservatório já estão integrados em cada seção de fundição, criando menos componentes, menos risco de falha e, portanto, maior confiabilidade. O fluxo e o tubo de retorno saem da caldeira na parte traseira. A caldeira consiste apenas em uma fundição de seção frontal, traseira e intermediária. Ao adicionar mais seções intermediárias, podem ser construídas caldeiras com capacidades de 340 a 600 kW. Como cliente, você é muito flexível em decidir qual capacidade fabricar e, devido a menos peças, precisa de menos estoque, economizando mais custos.

4. Detalhes do Produto

Benefícios
Para uso industrial.
Baixa queda de pressão hidráulica devido ao fluxo de água paralelo.
Alta faixa de modulação possível.
Baixa resistência pneumática.
Melhor relação preço/qualidade do mercado.
Design patenteado global.
Coletores (Tichelmann) e cárter integrados nas seções de fundição.
CE aprovado.
Disponível apenas como célula de calor à prova de vazamentos ou como uma caldeira testada completa sob marca própria.
Seções separadas também podem ser encomendadas.
Câmara de combustão totalmente refrigerada a água, sem necessidade de refratários.
