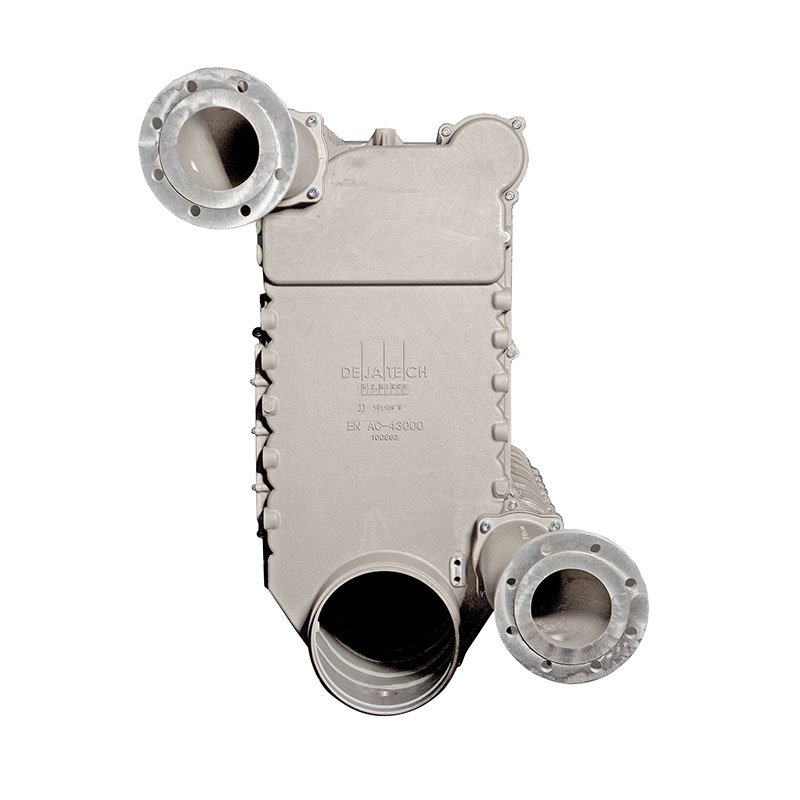

Trocador de calor de condensação de 800kw-1400kw

Intermodul Maxi Series 800kw-1400kw Trocador de calor de condensação

1.Introdução do Produto

A capacidade de projeto sobre o trocador de calor de condensação doméstico de fundição de alumínio da série intermodul maxi é de 800KW a 1400KW. O trocador de calor de condensação comercial de fundição de alumínio, consiste em seções esquerda, média e direita, é o principal componente do corpo da caldeira de condensação. O projeto do trocador de calor de condensação da série intermodul 350kw a 700kw combinado com a bandeja de condensação, toda a manutenção pode ser concluída na frente, economizando espaço na parte de trás e aplicável ao aquecimento e fornecimento de água quente para uma grande área como hotel, escola, hospital, etc.

2. Parâmetro do Produto (Especificação)

Trocador de calor INTERMODUL MAXI
Tipo	11-L	13-L	Unidade
Entrada nominal	680-850	850-1020	kw
Carga de Eficiência 30%	107	107	%
Pressão de operação	6	6	Barra
L=781*H=1120*L=	1492	1682	milímetros
Conexão de chaminéφ	250	250	milímetros
Peso	348.4	412.6
Certificado	CE/RoHs/ASME
Material	EN1706/AC43000

3. Recurso e Aplicação do Produto

Com base no design revolucionário do 'Intermodul' criamos uma versão ainda maior; O Intermodul Maxi 800kw a 1400kw permutador de calor de condensação. Nossos manifolds inovadores (sistema Tichelmann) e o reservatório são pré-fabricados integrados em cada seção de fundição. Isso significa menos componentes e maior confiabilidade. O tubo de fluxo e retorno sai da caldeira Intermodul na parte traseira. Nosso trocador de calor patenteado consiste em uma fundição de seção frontal, traseira e intermediária. Capacidades industriais de 680 a 1020 kW podem ser alcançadas. Nosso sistema Intermodul MAXI oferece aos nossos clientes a possibilidade de montar soluções sob medida de alta capacidade.

4. Detalhes do Produto

Benefícios
Para uso industrial (XL).
Melhor relação preço/qualidade do mercado.
Baixa queda de pressão hidráulica devido ao fluxo de água paralelo.
Coletores (sistema Tichelmann) e cárter integrados nas seções de fundição.
Baixa resistência pneumática.
Câmara de combustão totalmente refrigerada a água, sem necessidade de refratários.
Alta capacidade em uma pegada pequena.
Disponível apenas como célula de calor ou como caldeira testada completa sob marca própria.
CE aprovado.
Queimador cilíndrico Worgas de última geração no interior.
Capacidade sob medida.
Fácil limpeza e manutenção.
Design patenteado global.

Seções separadas também podem ser encomendadas.
